影像測量儀齒輪解決方案助力廠商檢測提升效

齒輪是典型的機械傳動部件，廣泛應用于機械、汽車、航空、印刷、礦山、冶金等行業。隨著我國國民經濟的快速發展，齒輪的作用越來越明顯。齒輪的種類多種多樣，以適應不同行業的發展，本文以飛輪齒為例，闡述影像測量儀齒輪解決方案如何助力廠商檢測提升效率。

飛輪齒圈是經過加熱之后鑲在飛輪外緣上的，冷卻之后緊固于飛輪外緣上，用來與起動機齒輪嚙合，帶動曲軸旋轉，起動發動機。齒輪的嚙合傳動系統，結構緊湊，由一個齒輪帶動多個。因此，使用精密影像測量儀保證齒輪件的精密吻合勢在必行。

七海測量Optive Advance 453復合式影像測量儀+PC-DMIS軟件+Vision Gear軟件，快捷完成小型齒輪的檢測。

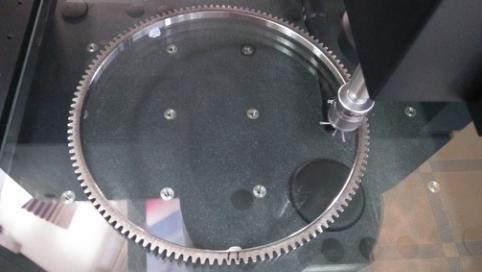

機器測頭配置:3倍光學鏡頭，高清度抓取齒輪。工件放置將飛輪齒平放在測量儀底板上，保證接觸面清潔，底部固定。

測量齒輪只需要簡單4步操作：定義、建立坐標系、測量、評價。

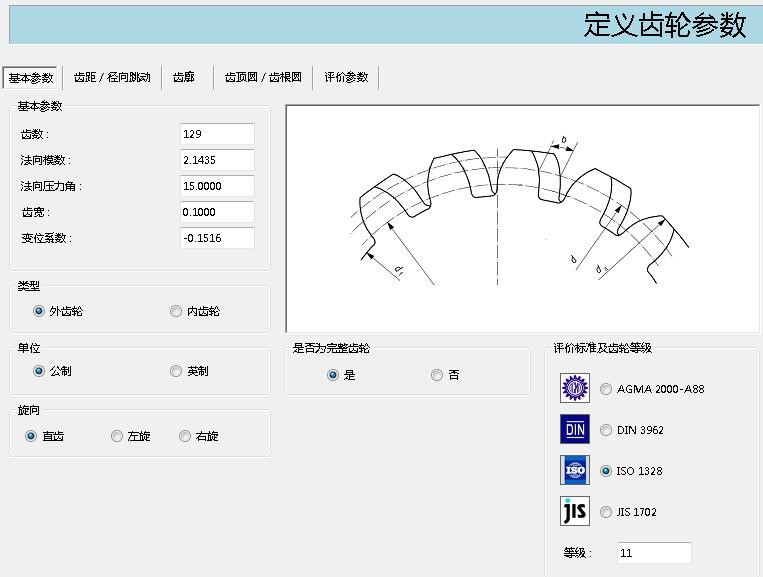

檢測過程（定義參數）

建立坐標系

設置坐標系的工作平面、軸的矢量方向和原點的位置，使飛輪齒坐標系的參數與機器的坐標系相對應。

測量

PC-DMIS Vision軟件內置強大的圖像處理算法，可設置抓邊方式、棱邊極性、方向、密度、強度和多種過濾參數，大程度的保證自動抓取邊界的準確性和穩定性。

測量結束后，軟件自動生成檢測報告。

  不滿足是向上的齒輪,背負著阻力和重任不斷向前，搭載著人類的人類的生產力永遠前進,七海測量又豈能在齒輪精密檢測上“掉鏈子”，影像測量儀高效齒輪解決方案憑借日積月累的核心技術，為給制造帶來“精益求精”的品質保障。。
