磁瓦尺寸及缺陷檢測智能分選機

磁瓦主要用在永磁直流電機中，與電磁式電機通過勵磁線圈產生磁勢源不同，永磁電機是以永磁材料產生恒定磁勢源。永磁磁瓦代替電勵磁具有很多優點，可使電機結構簡單、維修方便、重量輕、體積小、使用可靠、用銅量少、銅耗低、能耗小等。磁瓦在加工過程中會出現各種缺陷，不少廠家已經對磁瓦類產品使用人工視覺篩選，但是產品品質參差不齊，篩選結果也不盡如人意，成為制約行業發展的痛點。

七海測量針對磁瓦的尺寸和缺陷檢測推出了磁瓦缺陷檢測分選機，根據檢測結果自動剔除不合格品，高精度高效率穩定可靠管控磁瓦品質，助力客戶提升生產力及競爭力。

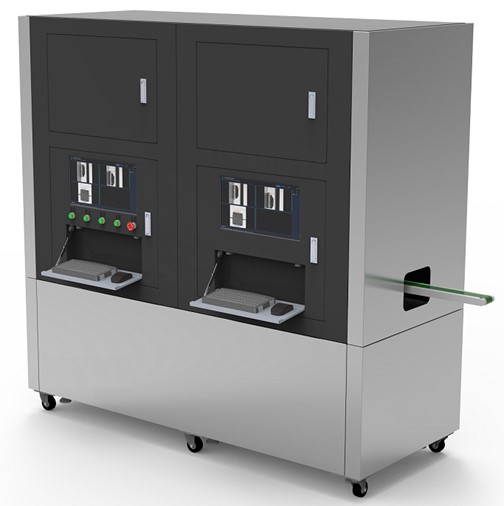

設備圖

方案配置
? 檢測對象：
1) 類型：瓦型、方片、方環、圓片、圓環；
2) 尺寸范圍/面積范圍：方型：5mmx5mm-40mm×30mm、圓型：Φ30mm；
3) 厚度范圍：0.2mm-10mm；
? 檢測項目：
1) 尺寸：片（環）：長、寬、內孔長寬、平行度、垂直度、對稱度、厚度，圓片（環）：外徑、內徑、圓度、同軸度、厚度，平行度；
2) 外觀：裂紋（包括開裂、橫裂、龜裂等）；崩缺（包括磕邊、崩邊、料殘等）；多層面(夾層、起級)；麻點（包括氣孔、麻面、污漬、水漬、結晶等）；凸點(粘粉、雜質等)；劃痕（包括劃痕、線痕、刀痕等）；倒角不良(未倒角、倒角過大、倒角過小、倒角不勻等)；欠磨；
? 尺寸檢測重復精度：成像分辨率：0.02mm，尺寸檢測精度：0.01mm；
? 設備性能：漏檢率：<=0.5%，過檢率：<=15%；
? 檢測效率：約12000件/小時（視工件尺寸）；
? 自動分選：標準型4個NG出料口，1個OK品出料口，可根據需求進行擴展（如疑似品出料口、有序排列收料裝置、打包裝置等）。

方案優勢
? 高精度尺寸和缺陷檢測；
? 快速準確分選和歸類；
? 多兼容性上料、分選、排序機構；
? 高穩定性軟件檢測，大量現場測試驗證。

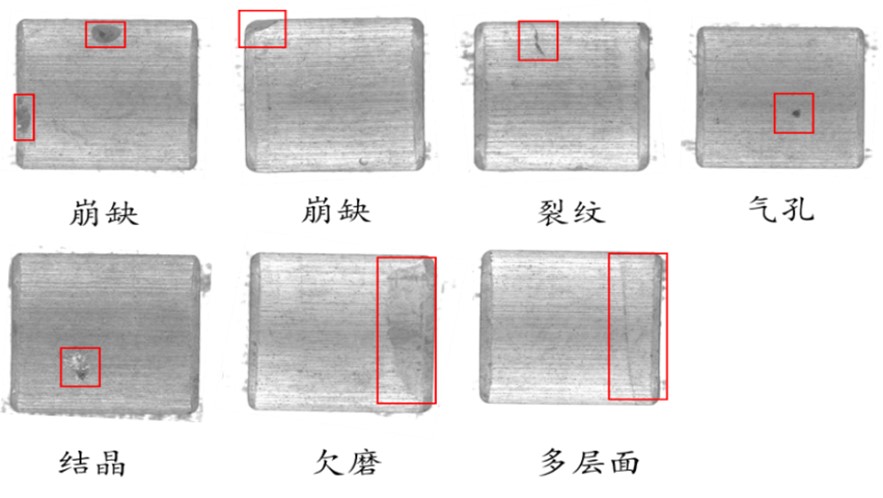

缺陷類型和軟件界面展示

檢測軟件界面
七海測量磁瓦缺陷檢測分選機，檢測環節自動化、智能化，通過縝密的機械設計、高精密相機及光源優化組合，高皮帶速度下依然能夠保證較高的拍照清晰，設備速度大幅度提升，可以為客戶節省最至11個人工（開兩班），為客戶創造更大的經濟效益。
