影像儀如何應對高精密VC均熱板尺寸檢測

隨著制造業對電子產品小型化、高性能、多功能目標的不斷追求，業內迫切需要一種比熱管導熱效率更高的散熱部件，VC均熱板應運而生。

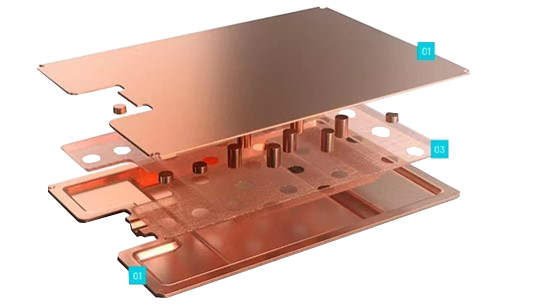

VC均熱板由純銅打造，內部填充冷凝液的散熱單元，形態呈現出寬且扁平“片狀”，相比于熱管，散熱性能更好，充分滿足電子設備內部元器件高集成度、精密封裝。VC均熱板加工工藝的精度，影響部件散熱性乃至整個產品的使用體驗，關鍵尺寸數據的把控很有必要。



此次，客戶需要測量散熱器蓋板上的平面度及輪廓度，在保證精度的同時追求高性價比是顧客的購機要素，七海測量VIEWMAX 系列影像儀，可支持裝配相機、測針、激光多種傳感器，同時實現光學測量和接觸測量。在軟件應用上面，客戶也有豐富的選擇：功能強大的PC-DMIS VISION軟件和易學易用的METUS軟件；也可根據客戶需求設計符合客戶要求的解決方案。

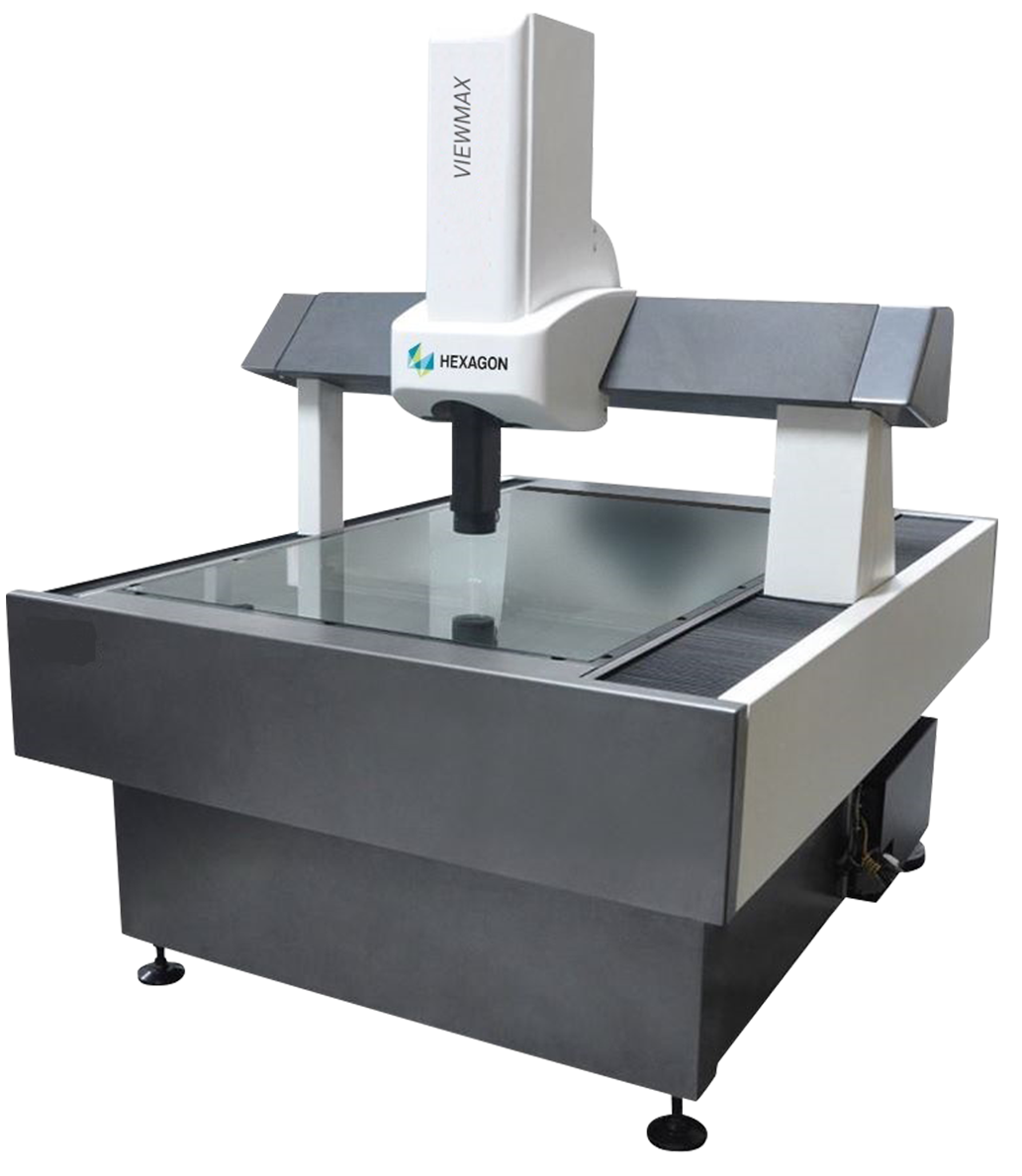

VIEWMAX L影像儀方案

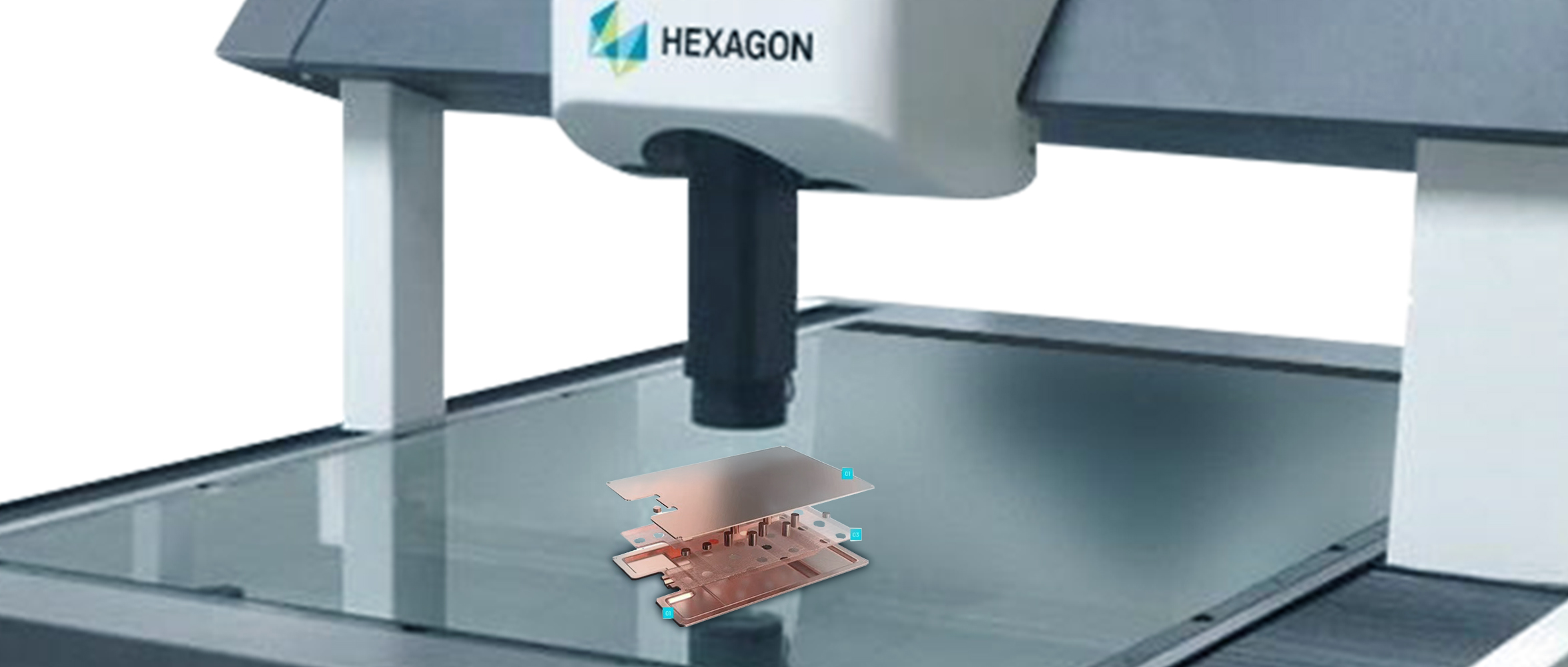

根據VC均熱板的特性，綜合以上兩點，此次方案選用支持加裝測針的VIEWMAX L影像儀進行測量更為合適；在成本上，VIEWMAX L影像儀也是憑借優越的性價比，獲得客戶的高滿意度。輪廓度測量使用影像儀配合PC-DMIS VISION，測針配合PC-DMIS VISION功能更強大，同步校驗后可實現自如切換應用，操作簡單便捷。

完成編程后，通過高品質的光源系統實現高清影像效果，找出凸顯被測工件特性的合適光線，再通過1/1.8''工業級相機及電動無極變倍鏡頭，高效完成對焦工作和影像手機。專業的PC-DMIS Vision軟件擁有脫機編程、仿真模擬等多種強大功能，豐富了影像計量的專業能力。檢測完成后能輸出影像計量全面的形位公差評價與詳盡的報告，幫助用戶實現專業檢測分析，為質檢可控性及數據可追溯性提供保障。

設備優勢：
• 高精度自動變倍鏡頭：自由切換倍率，測量大小尺寸；
• 同軸光源：清楚查看產品表面特征；
• 定制環形燈：可更好地突出產品形狀，使其邊界對比度更明顯；
• 白光傳感器：采用同軸共聚焦原理，測量受限少；優點是不受產品表面顏色、材質、反射率、透明度影響，不受外界光源環境影響；
• 氣浮導軌，配合研磨級絲桿傳動，具有高速、高穩定性的特點，能實現高精度位移定位；
• 測量搖桿全自動功能：自動對焦，自動倍率切換，自動量測等，保證高效率測量；
• 三角橫梁技術，保證機器較佳的剛性質量比，精度更穩定。

七海測量通過強大的硬、軟件結合，采用高精度傳感器及強大的軟件功能獲取VC均熱板的尺寸信息并助力其質量升級，是VC均熱板高品質的把關者。
