2.5D影像測量儀應用之太陽能單晶硅電池片

在光伏應用過程中多采用高效率單晶硅或多晶硅光伏電池等材料使用先進的真空層壓工藝及脈沖焊接工藝制造。作為國家重要能源，光伏在生產過程中離不開D 2.5D影像測量儀的精密檢測，保障每一片光伏都是高質量產品。。

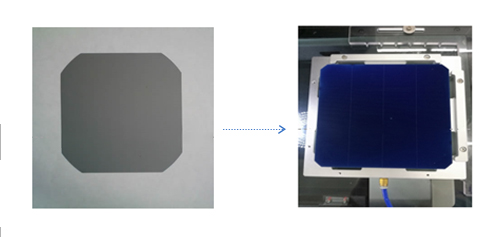

激光邊緣絕緣處理是晶體硅太陽能電池片制造中常見的激光工藝，激光工藝不僅能避免電池制造的損害，還能提高太陽能轉換效率，在激光SE后，在真空、480攝氏度的環境溫度下，通過對石墨舟的導電，使硅片的表面鍍上一層藍膜。其可以極高地提高電池片對太陽光的利用率，有助于提高光生電流密度，進而提高轉換效率。

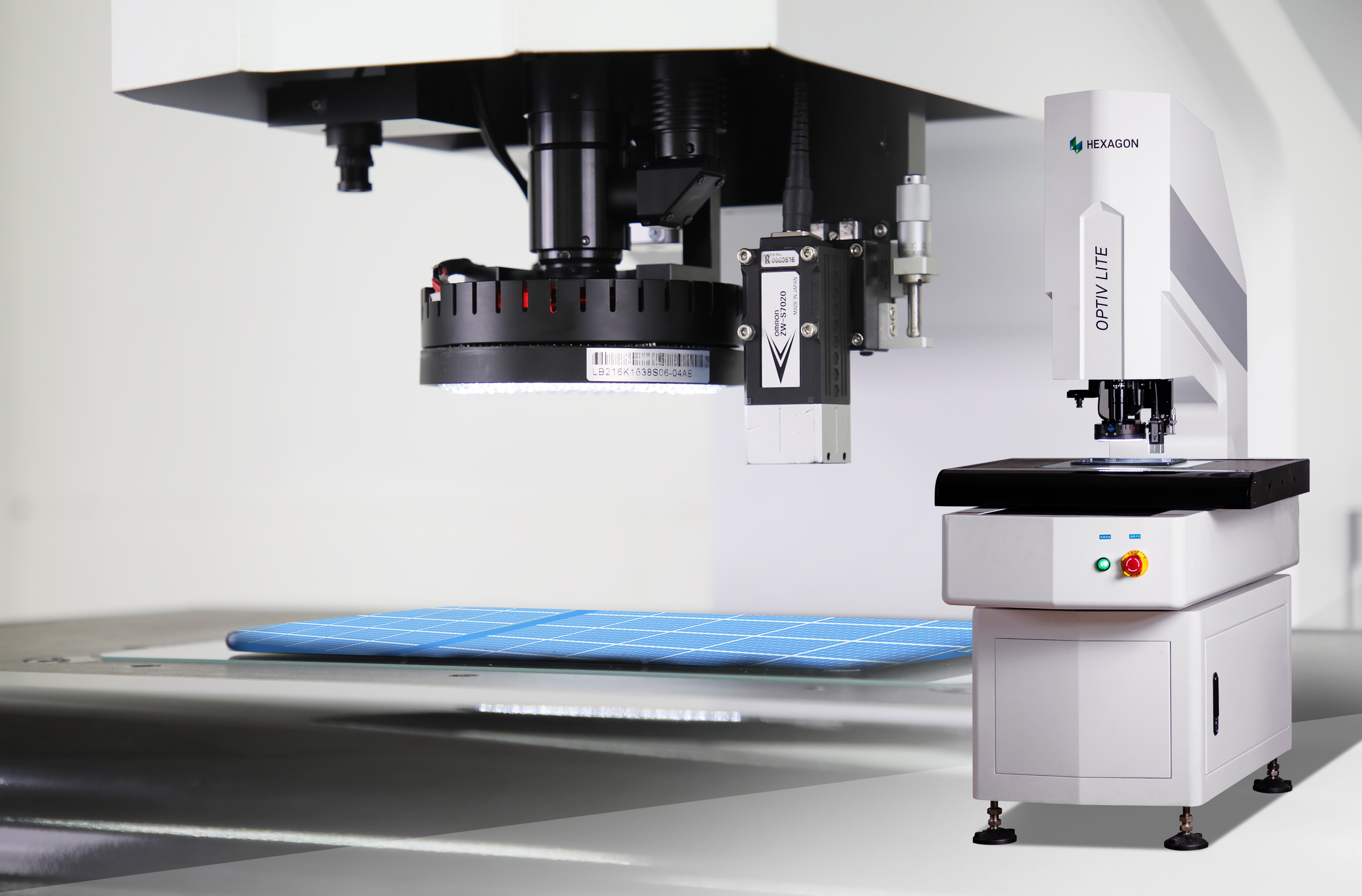

單晶硅電池片的質量嚴重影響太陽能單晶硅電池片能量轉換效率。因此，覆蓋藍膜后的電池片需要檢測電池片的一些mark點間距，邊框距，線間距，離邊距等尺寸是否合格。并且在檢測過程中，藍膜片對于機器測量速度以及重復性精度的高要求。思瑞2.5D復合式影像測量OPTIV LITE憑借出色的性能表現，滿足用戶的高要求。

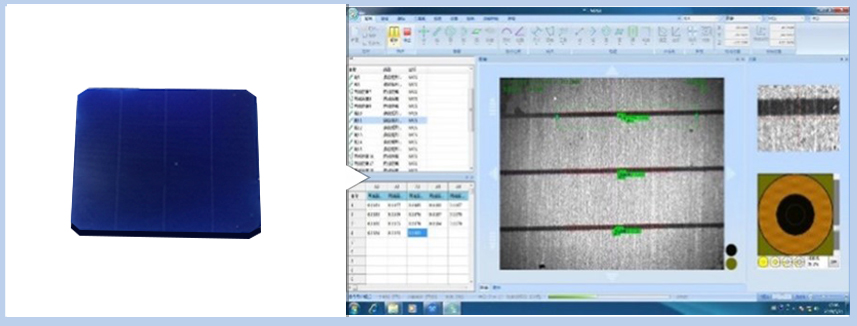

測量時候，由于不同批次產品鍍膜后顏色有差異，在鏡頭下亮暗不一致，及光斑MARK點位置不同存在差異性。這對于機器自動搜索識別，快速聚焦等性能要求比較高，為解決客戶測量難點，思瑞在2.5D復合式影像測量OPTIV LITE上配置了可升降自動燈源，及定制氣動夾具工裝，METUS多重捕獲實現測量特征快速抓取，集高性價比與高可靠性于一體的OPTIV LITE專業級 2.5D 影像測量儀。動態機器設計提供了一個高定位精度，專為快速測量點采集和高性能的視覺捕獲而設計?？蛻衄F場搭配了六環八區環形光和可自動升降光源，具備高可靠性和良好的動態性能。

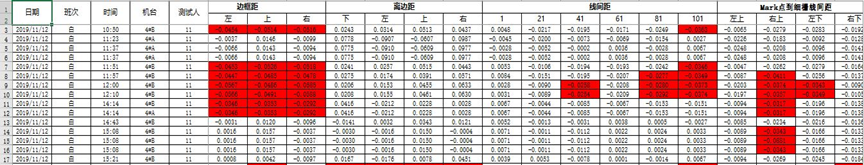

對于生產部門，僅需要把產品放上去，點擊運行即可自動輸出測量結果，滿足客戶全自動化生產線的實時大量抽檢任務。通過程序快速測量，自動輸出到宏excel里進行判斷是否一些尺寸超差。在表格中顯示紅色即為超差項，同一尺寸多次出現超差即需要修正產品工藝。這極大的提高了該公司的生產效率


作為可再生能源中的“尖子生”，光伏能源在新基建概念中占據著不可或缺的地位，OPTIV LITE影像測量也能協助生產應對單晶硅電池片的灰片、網板、格點板、電池片背部等零部件的定期抽測任務。
